交替輸出回路

2015-6-30 15:54:11 人評論 次瀏覽 分類：永宏應用案例

【控制要求】
按下按鈕 X1，輸出 Y1動作；再按一次按鈕 X1，輸出 Y1停止工作；如此反復運作。
【組件說明】
PLC 軟元件 控制說明
X1 燈開關按鈕：按下時， X1狀態為 ON
Y1 輸出設備

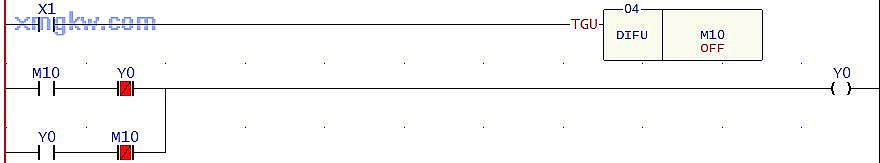

【控制程序】

【程序說明】
● 第 1次（單次）按下按鈕：第一次按下按鈕， X1=ON，[DIFU M10]指令被執行， M10導通（M10=ON）一個掃描周期，在本次掃描周期內 M10常開觸點 = ON，Y0常閉觸點 =ON，則 Y0線圈=ON，燈被點亮。在 PLC進行下個周期掃描時， M10線圈=OFF，所以 M10常閉觸點 =ON，加上 Y0常開觸點 = ON，所以輸出線圈 Y0還是=ON，并實現自保持回路，燈持續保持點亮狀態，直到再次按下按鈕?！?第 2次（雙次）按下按鈕：第二次按下按鈕， X1= ON，[DIFU M10]指令被執行， M10導通（ M10=ON）一個掃描周期。在本次掃描周期內： M10常閉觸點 =OFF，所以 Y0線圈= OFF，Y0自保持回路斷開，燈被熄滅。在 PLC進行下個周期掃描時， M10線圈=OFF，所以 M10常閉觸點 =ON，但 Y0常開觸點 =OFF，所以 Y0線圈= OFF并實現自保持回路，燈持續保持熄滅狀態，直到再次按下按鈕?！?利用 FUN10.TOGG交替開關也可實現此功能。
